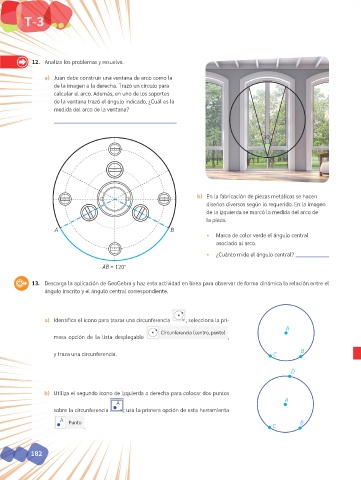

12. Analiza los problemas y resuelve.

a) Juan debe construir una ventana de arco como la
de la imagen a la derecha. Trazó un círculo para
calcular el arco. Además, en uno de los soportes
de la ventana trazó el ángulo indicado. ¿Cuál es la
medida del arco de la ventana?

30 o

b) En la fabricación de piezas metálicas se hacen
diseños diversos según lo requerido. En la imagen
de la izquierda se marcó la medida del arco de
la pieza.
A B
• Marca de color verde el ángulo central
asociado al arco.

• ¿Cuánto mide el ángulo central?
AB = 120°

13. Descarga la aplicación de GeoGebra y haz esta actividad en línea para observar de forma dinámica la relación entre el
ángulo inscrito y el ángulo central correspondiente.

a) Identifica el icono para trazar una circunferencia , selecciona la pri-
A
Circunferencia (centro, punto)
mera opción de la lista desplegable ,

B
y traza una circunferencia. C

D

b) Utiliza el segundo icono de izquierda a derecha para colocar dos puntos
A
A
sobre la circunferencia ; usa la primera opción de esta herramienta
A
Punto B
. C
